ООО "ДЕФОРМАЦИОННЫЕ ШВЫ И ОПОРНЫЕ ЧАСТИ" наряду с всесторонне-подвижными РОЧ изготавливает РОЧ со стальной конструкцией, ограничивающей подвижность опорных частей по направлению:

•Л ДШР-РОЧ - подвижные в продольном направлении
•ЛП ДШР-РОЧ - подвижные в поперечном направлении
•Н ДШР-РОЧ - неподвижные опорные части

Так же возможно изготовление всесторонне-подвижных анкеруемых армированных опорных частей 3х типов:

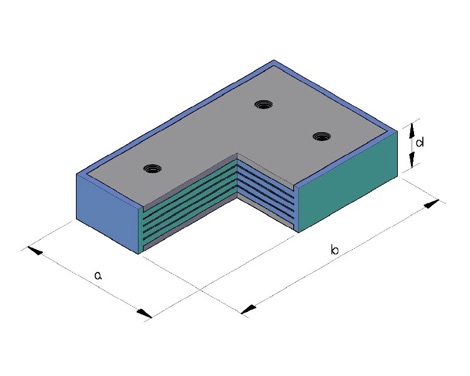

•АБ ДШР-РОЧ армированная опорная часть с внешними металлическими пластинами. Горизонтальная сила передается на конструкцию через анкерные болты.

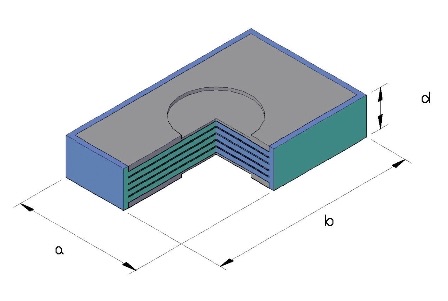

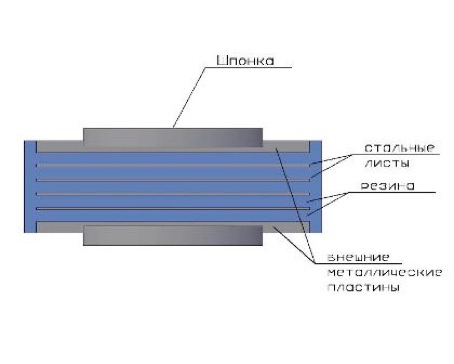

•АШ ДШР-РОЧ армированная опорная часть с внешними металлическими пластинами и шпонкой. Горизонтальная сила передается на конструкцию через шпонку.

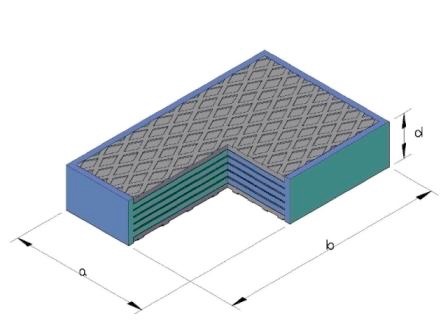

•АРМ ДШР-РОЧ армированная опорная часть с внешними рифлеными металлическими пластинами. Горизонтальная сила передается на конструкцию рифленым листом.

Опорные части типа АБ ДШР-РОЧ и АШ ДШР-РОЧ применяются при строительстве в сейсмических районах.

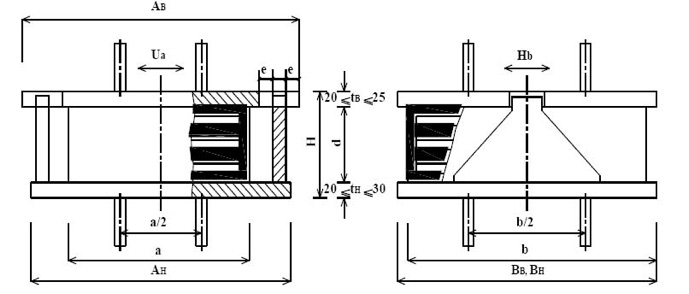

Л ДШР-РОЧ

Резиновая опорная часть линейно-подвижная в продольном направлении, т.е. подвижная в направлении пролета - оси моста;

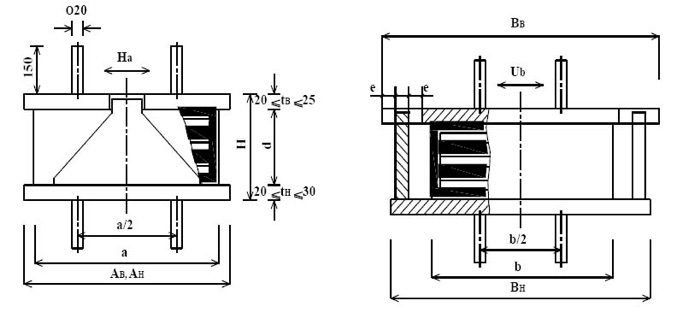

ЛП ДШР-РОЧ

Резиновая опорная часть линейно-подвижная в поперечном направлении, т.е. подвижная в направлении перпендикулярном оси моста;

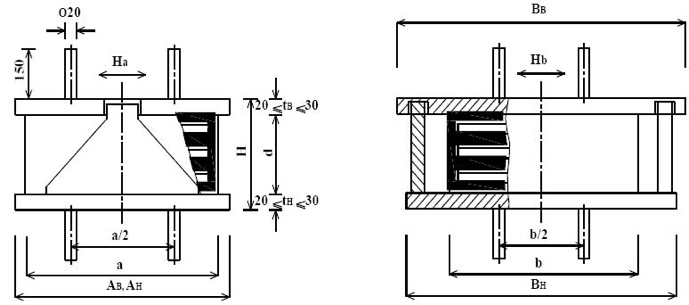

Н ДШР-РОЧ

Неподвижная резиновая опорная часть, т.е. неподвижная в обеих направлениях.

Обозначения на рисунках a, b, d - размеры ДШР-РОЧ;AB, AH и BB, BH – размеры верхней и нижней плит стальной конструкции;
Н – суммарная высота опорной части со стальной конструкцией; Нa и Нb – допускаемые горизонтальные усилия; Ua и Ub – допускаемые перемещения.
